一、系統概述

調度機在經歷了機電式、空分制、數字式調度機后，隨著通信網的IP化，已經進入IP調度機時代。我公司在綜合國內外眾多調度機優點的基礎上，遵照國際電信聯盟（ITU-T）和中國通信行業相關標準（YD），以及VoIP的各項協議標準，融合IP交換機設計理念與集團電話功能為一體，集成先進的計算機軟件技術和VoIP語音網絡技術，采用先進的生產檢驗工藝，開發生產的新一代IP調度系統不僅具有數字程控調度機的豐富調度功能，還具有十分強大的數字程控交換機的管理與辦公功能，系統設計既立足國情，又在技術創新上獨具優勢，是政府、石油、化工、礦山、冶煉、交通、電力、公安、部隊、煤礦等專網和大中型企事業單位理想的新型指揮調度、廣播對講設備。

二、系統示意圖

三、設備性能描述

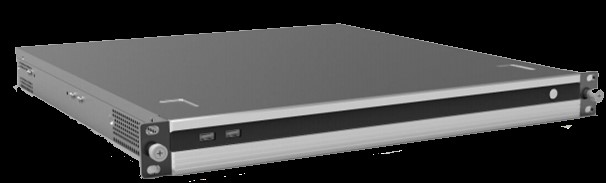

3.1 廣播對講服務器——AEX-8000型SIP軟交換服務器

3.1.1 產品描述

AEX-8000軟交換服務器是新一代多媒體語音廣播系統，主要用于支持廣播指揮調度管理日常工作聯絡，突發應急事件應急處置時話音、數據等業務的傳送需要。本系統充分利用已建的公眾與專用通信網絡、有線與無線通信資源實現與各級應急平臺以及與突發公共時間現場間的信息傳送，確保應急處置時通信聯絡的安全、可靠、通暢。

本系統可實現與有線通信網絡計算機網絡、移動/固話通信網絡等的互聯互通，并實現統一的指揮調度IP調度系統能夠幫助指揮調度人員通過多媒體方式實現指揮調度，并且能夠與各種業務系統進行高度集成，提高指揮調度的智能化和自動化水平。

3.1.2 產品特點

1）提供及時、便捷的日常安全檢查手段，減少日常安全檢查和防范的工作量，提高日常安全工作的效率，降低安全生產隱患的概率，真正實現安全工作的“日常化、便捷化、交互化、貫穿化、制度化、平面化；安全信息的流動的“多方位、多層面、多崗位、多部門”；隱患告警的“多點化、冗余化、聯動化”；

2）行調合一：這套系統即可以在平時作為行政辦公使用，也可以隨時通過調度臺使用調度指揮功能。系統中把辦公領域、以及PSTN 網絡通過企業信息化平臺進行了有效整合，在更大范圍實現協同指揮調度；

3）廣播擴音功能：配合專門的擴音終端，可以在調度臺上發起廣播，受控終端可以自動接通。通過該功能，調度人員可以快速下達指令、以及緊急情況的通知；

4）組呼與會議功能：使用調度臺可以快速發起組呼、召開電話會議，會議成員即可以預先設定，也可以臨時進行指定。通過網絡電話交換機，可以和手機、固定電話互聯互通；使調度人員、作業人員使用任何一種通信設備均可以加入到調度會議中，滿足處理突發任務等情況下的通信需求；

5）廣播找人：可以實時提供廣播找人。前端擴音對講終端振鈴自動摘機打開揚聲器，開始廣播找人；

6）消防報警聯動：可以提供消防報警接口。一旦發送火警等情況?？梢詫?shí)時激活呼叫系統。實時發起全廠廣播；

7）錄音功能：可以提供錄音查詢，監聽，下載等功能；

8）緊急事故插播功能：一旦發生緊急情況。需要插播。調度指揮中心直接強插所有分機用戶。對全廠號碼進行實時指揮、疏散。

3.1.3 硬件參數

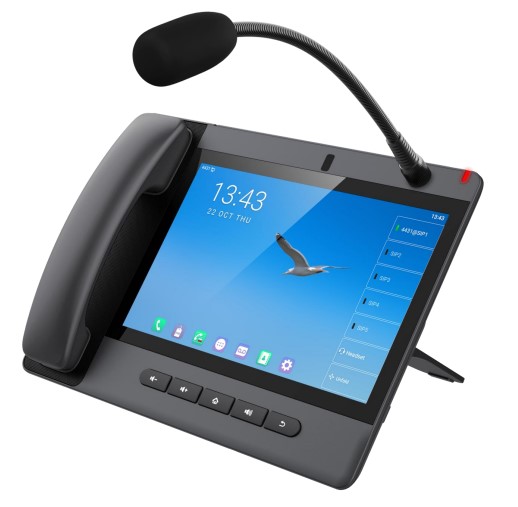

3.2 AEX-A320i室內桌面臺式話站

3.2.1 產品描述

AEX-A320i是針對行業用戶需求研發的一款可視大屏尋呼臺產品，配備鵝頸麥克風，支持高清免提通話?；?Android 9.0系統，可支持第三方 Android 應用安裝使用，界面使用便捷。采用 10.1英寸彩色觸摸屏，內置可調節角度攝像頭，藍牙 5.0 模塊和 2.4G/5G Wi-Fi 模塊，同時集成 USB 2.0接口。兼容標準 SIP 協議，可作為監控中心、領導辦公室管理主機使用，可對管理轄區內的主機和分機進行呼叫、雙向?qū)χv、監聽/監視、廣播喊話。A32i能夠讓企業提升日常業務管理效率和應急情況處理能力。

3.2.2 技術特點

1）20 條 SIP 線路，支持 10 方語音會議，三方視頻會議。

2）10.1英寸彩屏設計，為用戶帶來更好的用戶體驗，便捷操作，觸手可及。

3）內置 800 萬像素?cái)z像頭，可調節角度。

4）虛擬可編程按鍵 - 可動態顯示4 個分頁,每頁可設置顯示28 個DSS 鍵的狀態，*多支持 112 個 DSS 鍵的自定義配置。

5）支持 H.264 視頻解碼，可綁定攝像頭。

6）千兆以太網 - 自適應 10/100/1000Mbps 網絡端口，提供高速網絡傳輸，支持 PoE 供電。

7）現代簡約的外觀，高性價比的設計理念，高分辨率彩色顯示屏，提供豐富的視覺體驗。

8）完全內嵌式設計，無需外接PC主機；

3.2.3 功能

l  本地電話本(2000 條)

l  網絡電話本(支持 XML/LDAP, 2000 條)

l  聯系人/來電智能搜索

l  通話記錄(未接來電/來電/去電,1000 條)

l  黑名單 / 白名單

l  屏保待機

l  語音留言(MWI)

l  用戶自定義 DSS 鍵

l  網絡時間同步

l  內置藍牙5.0 模塊:連接藍牙耳機/連接手機藍牙

l  內置 wi-Fi

l  2.4GHz, 802.11 b/g/n

l  5GHz,802.11 a/n/ac

l  錄音/錄像功能

l  Action URL/Active URl

l  uaCSTA

l  撥號規則

l  SIP 熱點

l  區分振鈴自定義鈴聲組播

3.3 AEX-TG16型SIP中繼網關

3.3.1 產品描述

SIP系列智能型語音網關（以下簡稱“SIP網關”），通過 SIP 或 MGCP 協議將傳統的電話終端設備接入到 IP 網。

SIP網關在硬件上采用高性能 CPU 處理器，保證了每一款產品都可以達到滿容量并發呼叫，并保證良好的通話質量。

SIP網關在軟件上采用穩定可靠的嵌入式Linux操作系統，實現數十種辦公電話功能，包括呼叫轉移、呼叫轉接、代接、呼叫保持、電話會議、來電顯示、免打擾、彩鈴、群組振鈴、區別振鈴、一機雙號、傳真等。還支持 FXO 端口語音提示和二次撥號、容量達 500 條之多的路由表、號碼變換等多種特色功能。

SIP網關支持通過Web GUI或 SSH進行本地和遠程管理，支持自動管理（Auto provisioning），也支持基SNMPv2和TR-069/TR-104/TR-106的集中管理。用戶可選擇上述方式進行配置修改、軟件升級、下載統計數據和日志、故障報警等設備維護工作。

3.3.2 技術特點

1）將模擬電話、集團電話系統（PBX）、傳真機以及 POS 機連接到核心網；

2）支持 3GPP IMS標準的SIP協議和MGCP協議；

3）支持 STUN。并可利用 STUN 檢測到公網地址變更后觸發向 SIP 注冊服務器重注冊；

4）中繼線端口靈活配置；

5）支持 G.711、G.729 語音編解碼；

6）支持回音消除；

7）可靈活設置各種路由規則，具有處理號碼變換的能力；

8）支持滿載并發通話；

9）支持多個國家和地區的電信標準規范；

10）支持外線端口的二次撥號語音提示；

11）支持 PSTN 跨接；

12）支持 IP 地址過濾、加密和端口變換等安全策略；

13）支持 IP/PSTN 經濟路由選擇；

14）支持 G.711 透?jìng)骱?T.38 高速、低速傳真，語音/傳真自動切換；

15）外線端口反極性檢測和忙音檢測；

16）兼容 Call Manager、Lync、Asterisk、Free SWITCH 等業務平臺；

17）支持 SNMPv2 和 TR069/TR104/TR106 網管協議；

18）支持 Web 管理界面、SSH、自動軟件升級和配置下載；

19）支持高可靠性，實現多機熱備和負載均衡；

20）支持自動管理（Auto provisioning）；

21）支持訪問白名單等安全設置；

22）支持 MWI 消息等待指示（高壓點燈、FSK 點燈、反極性點燈）；

23）支持 HTTPS；

24）支持 Ping 開關；

25）支持 VLAN。

3.4 AEX-G8000型SIP報警網關

3.4.1 產品描述

AEX-G8000為16路數字量輸入（DI）和16路數字量輸出（DO）的智能開關量聯網采集模塊。DO為16路A型電子繼電器輸出，采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集開關量數據。

3.4.2 硬件參數

3.4.3 產品特性

? 16路數字量輸入，低速脈沖可計數；

? 16路數字量輸出，低壓電子繼電器電平脈沖可配置；

? I/O與系統完全隔離；

? 采用Modbus TCP通訊協議；

? 具有良好的過流、過壓、防反接、防錯接保護功能；

? 電路采用特殊保護工藝，防塵、防潮、防腐，極端環境也可穩定運行；

? 1U機架式設計，豐富的指示燈，查看狀態，及時排查故障；

? 支持寬溫環境應用（-40～85 ℃）。

3.5 KXY12（G）礦用本安型音箱

1)產品特點

  外殼采用全不銹鋼材質制造

  結構型式：壁掛式，無觸點叉簧機構

  防水、防塵、防腐蝕

  防護等級達IP65

  話音輸出具有降噪功能

  具有一鍵呼出功能

  具備本站揚聲器靜音功能

  具有狀態指示燈

  可與其它話站或調度雙工通話

2)產品概述

本產品嚴格執行GB/T 3836.1-2021、GB/T 3836.4-2021及其它等所規定的標準。

KXY12（G）礦用本安型音箱是一款全數字網絡型廣播對講終端，性能穩定可靠，具有一鍵廣播和呼出的功能，可與采用標準的SIP 2.0（RFC3261）及相關RFC協議的通信系統配套使用。

本終端有網絡指示燈和廣播/對講指示燈，用戶可直觀、清晰的了解本廣播站當前的狀態。

本終端適用于煤礦井下有甲烷、煤塵等爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。

3)產品參數

認證：

防爆型式          礦用本質安全型

防爆標志          Ex ibⅠ Mb

防爆證編號

機械指標：

材質              全不銹鋼

防護等級          IP65

結構方式          壁掛式

重量              2.15Kg

出線孔數量        5個

出線孔螺紋規格    M25（或G3/4）

輸入接口          標準RJ45×3個，2路光纖接口

電氣指標：

話站功能：

工作電壓          DC 12.5V

通信協議          SIP 2.0(RFC-3261)

交換機性能：

以太網電口：a）接口數量：3路

b）傳輸方式：TCP/IP全雙工

c）傳輸速率：100Mbps

d）信號工作電壓峰峰值：≤5V；

e）zui大傳輸距離：80m（使用MHYV4×2×1/0.97通信電纜）

以太網光口：a）接口數量：2路

b）傳輸方式：TCP/IP全雙工（波長為1310nm/1550nm的單模光纖）

c）傳輸速率：100Mbps

d）光發射功率：-15dBm～0dBm（0.03mW～1mW）

e）光接收靈敏度：≤-25dBm

f）zui大傳輸距離：10km。（使用MGTSV型光纜；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個）

環境指標：

環境溫度          -40℃～+60℃

平均相對濕度      ≤95%（25℃）

大氣壓力          80kPa～110kPa

使用環境          有甲烷爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合
